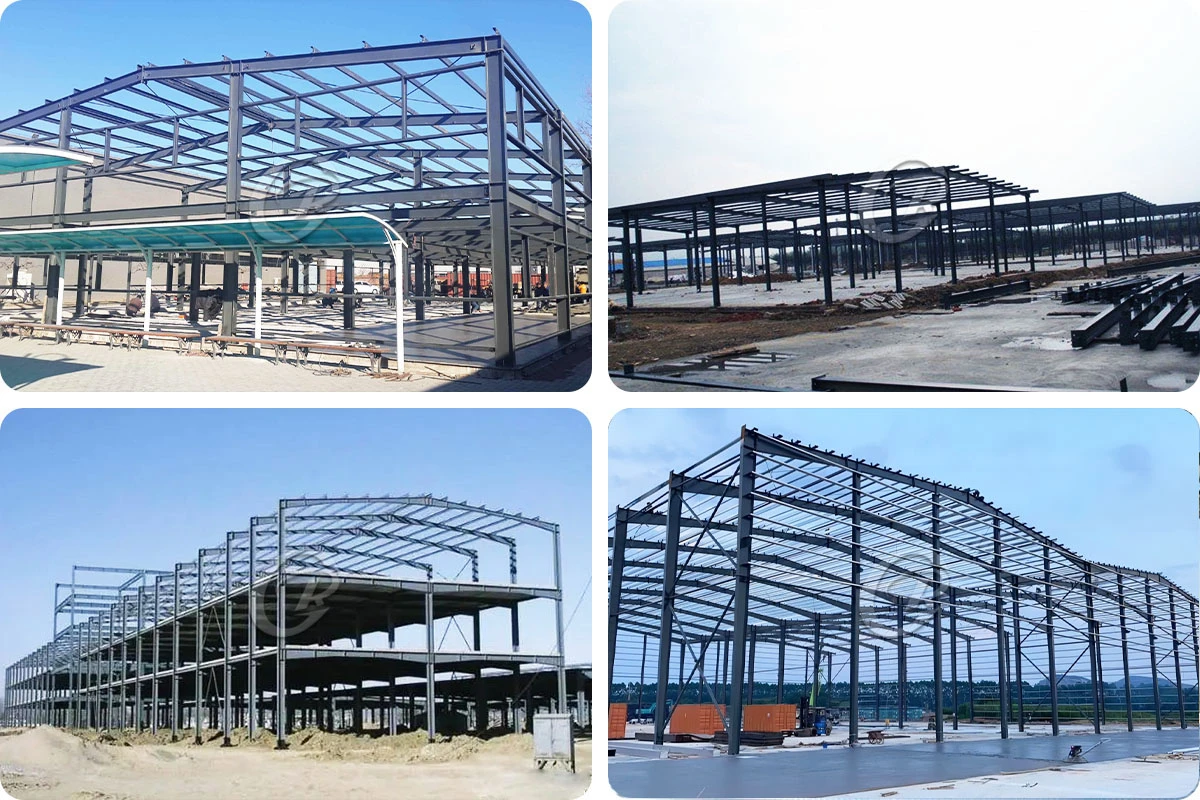

Çelik - yapılı binalar alanında, portal çerçeveler ve çerçeve yapılar, her biri benzersiz kuvvet - taşıma mantığına ve uygulanabilir senaryolara sahip iki yaygın yapısal sistemdir. Bu özelliklerin derinlemesine anlaşılması, bina taşıyıcı sisteminin rasyonel olarak seçilmesi ve binanın güvenliğinin ve işlevselliğinin sağlanması açısından büyük önem taşımaktadır.
Portal Çerçeve Yapısı
(I) - yön mantığını zorlayın
Dikey Yük TransferiDüşey yüklere (çatı öz - ağırlığı, kar yükü vb. gibi) maruz kaldığında portal çerçevenin kirişi yükü kolona, kolon da temele aktarır. Portal çerçevenin kirişi genel olarak eğilme elemanı olarak tasarlanmıştır ve eğilme kapasitesi sayesinde düşey yükün oluşturduğu eğilme momentine karşı koyar. Kiriş ve kolon rijit bir şekilde bağlı olduğundan, dikey yüklerin etkisi altında kiriş ucunda negatif bir bükülme momenti meydana gelecektir, bu da kirişin orta - açıklıklı bükülme momentini nispeten azaltır, böylece malzemenin mekanik özelliklerinden daha verimli şekilde yararlanılır.
Yatay Yük DayanımıYatay yükler için (rüzgar yükü, sismik hareket vb. gibi), portal çerçevenin dayanması esas olarak kolonun yanal sertliğine dayanır. Yatay kuvvetlerin etkisi altında kolon, konsol kirişi gibi yatay kuvveti temele aktarır. Kiriş - kolon birleşim noktasındaki rijit bağlantı, kiriş ve kolonun göreceli dönüşünü kısıtlayarak tüm yapının yatay kuvvete karşı koyacak şekilde koordineli çalışmasını sağlar. Rüzgar yükünün etkisi altında, rüzgar sütunu basınç taşır ve rüzgar altı sütunu gerilim taşır. Yapısal denge kolonun eksenel kuvveti ve kirişin yatay kesme kuvveti ile sağlanır. Sismik kuvvetlerin etkisi altında yapının yanal yer değiştirmesi, kiriş ve kolonun bükülme deformasyonuna ve bağlantı noktalarının dönmesine neden olacaktır. Portal çerçeve, yapısal stabiliteyi sağlamak için yapının süneklik ve enerji - dağıtma mekanizması yoluyla sismik enerjiyi dağıtır.
(II) Geçerli Sınırlar
Açıklık AralığıPortal çerçeve yapısı orta - açıklığa sahip binalar için uygundur. Genellikle açıklık genellikle 9 - 36 metre arasındadır. Bu açıklık aralığında portal çerçevesi, yapısal performans avantajlarından tam anlamıyla faydalanabilir ve nispeten ekonomiktir. Örneğin, ortak endüstriyel tesisler, depolama binaları vb. genellikle bu aralıkta açıklıklara sahiptir. Makul çapraz - kesitli tasarım ve ortak yapı sayesinde, portal çerçevesi bu binaların alan gereksinimlerini karşılayabilir.
Yükseklik SınırıTipik olarak portal çerçevesinin yüksekliği 6 - 12 metre arasında daha uygundur. Aşırı yükseklik, kolonun hesaplanan uzunluğunu artıracak ve kolonda belirgin stabilite sorunlarına yol açacaktır. Kolonun enine - kesit boyutunun arttırılması veya başka güçlendirme önlemlerinin alınması gerekir, böylece maliyet artar. Bazı hafif - endüstriyel tesisler ve lojistik depolar gibi daha fazla alan gereksinimi olan ancak yine de uygun yükseklik aralığında olan bazı binalar için portal çerçeve yapısı daha uygun bir seçimdir.
Yük ÖzellikleriNispeten küçük çatı yükleri ve vinç yükleri olan binalar için uygundur. Portal çerçeve yapısının nispeten sınırlı yanal sertliği nedeniyle, aşırı büyük vinç yükleri veya yatay sismik etkiler gibi nispeten büyük yükler için özel tasarımlar veya diğer yapısal sistemler gerekli olabilir. Bununla birlikte, vinçsiz veya küçük - tonajlı vinçlere sahip genel endüstriyel tesisler ve ayrıca düşük yük gereksinimleri olan depolama ve ticari binalar için, portal çerçeve onların kuvvet - taşıma gereksinimlerini karşılayabilir ve aynı zamanda iyi bir ekonomiye sahiptir.
Çerçeve Yapısı
(I) - yön mantığını zorlayın
Dikey Yük TransferiÇerçeve yapılarda düşey yükler döşeme döşemesinden kirişe, kiriş de yükü kolona, kolon da temele aktarır. Hem kiriş hem de kolon, düşey yükün oluşturduğu eğilme momentini, kesme kuvvetini ve eksenel kuvveti birlikte taşıyan ana yük - taşıyan elemanlardır. Portal çerçeveden farklı olarak, düşey yüklerin etkisi altında, çerçeve yapısındaki kiriş ve kolonun iç kuvvet dağılımı daha karmaşıktır ve her bir elemanın iç kuvvetlerinin yapısal mekanik yöntemlerle doğru bir şekilde hesaplanması gerekir.
Yatay Yük DayanımıYatay yükler için çerçeve yapısı, kiriş ve kolonlardan oluşan mekansal çerçeve sistemi sayesinde direnç gösterir. Yatay kuvvetlerin etkisi altında hem kiriş hem de kolon bükülme ve eksenel deformasyonlar üretecektir. Genel yapı, uzaysal bir kuvvet - taşıma sistemi oluşturmak için kiriş - kolon eklemlerinin rijit bağlantısı yoluyla koordinasyon içinde çalışır. Çerçeve yapının yanal rijitliği esas olarak kiriş ve kolonun kesit boyutuna, malzeme özelliklerine ve yapının yerleşim planına bağlıdır. Sismik kuvvetlerin etkisi altında çerçeve yapısı, büyük deformasyonlar altında yapısal stabiliteyi sağlamak için kiriş ve kolonda plastik mafsalların oluşumu ve enerji - dağıtım mekanizması yoluyla sismik enerjiyi dağıtır.
(II) Geçerli Sınırlar
Açıklık ve YükseklikÇerçeve yapısı daha geniş açıklıklara ve daha yüksek yüksekliğe sahip binalar için uygundur. Açıklığı onlarca metreden birkaç on metreye kadar değişebilir ve yüksekliği de binanın işlevsel gereksinimlerine göre esnek bir şekilde tasarlanabilir. Yaygın olarak çok - katlı ve yüksek - katlı binalarda yaygın olarak kullanılmaktadır. Örneğin şehirlerdeki ofis binaları, oteller, alışveriş merkezleri vb. geniş alanlara ve esnek yerleşimlere ihtiyaç duyar ve çerçeve yapısı bu gereksinimleri iyi bir şekilde karşılayabilir. Kiriş - kolon çapraz - bölümünün ve düzeninin makul tasarımı sayesinde, geniş - alan yaratımı ve yüksek bina yükseklikleri elde edilebilir.
Yük ÖzellikleriBüyük dikey ve yatay yükleri taşıyabilir. Uzaysal kuvvet - taşıma sistemi ve çerçeve yapısının yüksek yapısal bütünlüğü nedeniyle, büyük yükleri taşırken iyi bir performansa sahiptir. Büyük vinç yüklerine sahip endüstriyel tesisler veya sismik tahkimat yoğunluğunun yüksek olduğu bölgelerdeki binalar için çerçeve yapısı, makul tasarım yoluyla kuvvet - taşıma gereksinimlerini karşılayabilir. Aynı zamanda rüzgar yükü gibi yatay yükleri taşırken çerçeve yapısı, yapısal düzeni ve eleman boyutunu ayarlayarak yanal stabilitesini de sağlayabilir.
İşlevsel GereksinimlerMekansal yerleşim esnekliği açısından yüksek gereksinimlere sahip binalar için uygundur. Çerçeve yapısındaki iç duvarlar genellikle - yük - taşımayan duvarlardır; bunlar, kullanım fonksiyonundaki değişikliklere göre esnek bir şekilde çıkarılabilen veya hareket ettirilebilen, iç mekanın yeniden - bölünmesini ve yenilenmesini kolaylaştıran duvarlardır. Bu esneklik, çerçeve yapısının ticari binalarda, ofis binalarında ve bazı çok - işlevli binalarda yaygın olarak kullanılmasını sağlar ve farklı kullanıcıların farklı mekansal gereksinimlerini karşılayabilir.
Sonuç olarak, portal çerçeve yapısı ile çerçeve yapısı arasında kuvvet - taşıma mantığı ve uygulanabilir sınırlar açısından bariz farklılıklar vardır. Pratik mühendislik tasarımında, binanın güvenlik, ekonomi ve uygulanabilirliğini sağlamak amacıyla yapısal sistemi rasyonel olarak seçmek için binanın işlevsel gereksinimleri, yük özellikleri, açıklık ve yükseklik gibi faktörlerin kapsamlı bir şekilde dikkate alınması gerekir.
